Mengatur Tampilan Sudut Outline Menjadi Lancip Dengan 'Miter Limit' Di Coreldraw

Ada pertanyaan dari anggota Komunitas pengguna CorelDRAW wacana sudut lancip pada outline, menyerupai ini:

misi mas, numpang nanya. bagaimana cara bikin sudut (outline) yang dilingkarin menjadi lancip. terima kasih sebelumnya

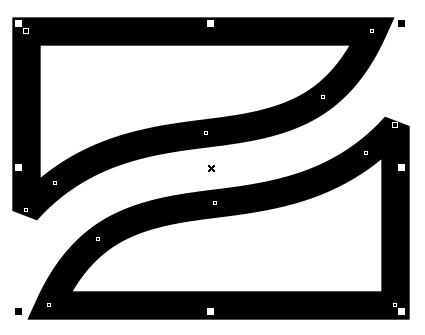

anggap saja gambarnya menyerupai dibawah ini:

Jawab:

Dalam hal ini objek yang ditampilkan yaitu outline-nya saja, jadi isi (fill) tanpa warna, secara default di CorelDRAW objek outline (garis) yang sudutnya kurang dari 45º yang biasa disebut sudut lancip tampilannya akan tampak bundu atau tidak lancip, pada perkara menyerupai ini di CorelDRAW kita dapat mengaturnya dengan cara menyerupai ini:

1. Seleksi objek yang akan di atur tampilan sudutnya menjadi lancip dengan cara klik pada objek.

2. Pencet tombol F12 di keyboard, sehingga akan tampil kotak obrolan wacana setting Outline Pen, atau di toolbox juga ada, cari tool 'Outline pen' menyerupai ini dan klik toolnya:

3. Dan keluar kotak dialognya menyerupai ini:

4. Pada kotak perintah Miter limit ubah angka 45.0 menjadi angka terendah, misal kita isi dengan angka nol (0) yang tanpil nilai terendahnya yaitu 0.1, lalu pencet tombol OK atau pencet tombol Enter di Keyboard

5. Dan yang terlihat yaitu perubahan tampilan sudutnya menjadi lancip, menyerupai pada gambar dibawah ini yang saya beri tanda panah.

6. Kalau sudah dilancipkan dikala di dampak Contour kesudahannya juga akan lancip.

Demikian supaya bermanfaat.....
