Teknik Melukis Garis Tinggi, Bagi, Berat, Dan Sumbu Pada Segitiga

Segitiga memiliki empat garis istimewa yaitu garis tinggi (altitude), garis berat (median), garis bagi (angle bisector), dan garis sumbu (perpendicular bisector). Untuk melukis garis-garis istimewa segitiga siapkan alat berupa kertas/buku tulis untuk menggambar, pensil atau pulpen, jangka dan penggaris. Berikut ini akan disajikan cara melukis keempat garis istimewa dari segitiga

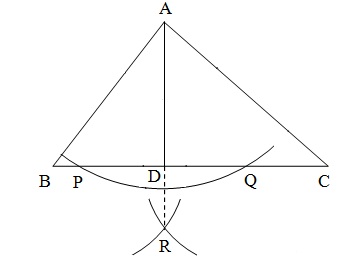

Melukis Garis Tinggi

Garis Tinggi adalah garis yang ditarik dari suatu titik sudut segitiga dan tegak lurus sisi di depannya. Langkah-langkah melukis garis tinggi adalah

  1. Buat segitiga sebarang misalkan segitiga ABC
  2. Buat sebuah busur dengan titik pusat di titik A sehingga memotong garis BC pada dua titik. Beri nama titik potong tersebut sebagai titik P dan titik Q
  3. Dari titik P dan titik Q tersebut buatlah busur dengan ukuraan lebar jangka yang sama sehingga berpotongan di titik R
  4. Hubungkan titik A dengan titik R sehingga memotong garis BC di titik D. Titik D ialah garis tinggi


Melukis Garis Bagi

Garis bagi adalah garis yang ditarik dari suatu titik sudut segitiga yang membagi dua sama besar sudut tersebut. Langkah-langkah melukis garis bagi adalah

  1. Buat segitiga sebarang misalkan segitiga ABC
  2. Dari titik A, buat busur sehingga memotong garis AB dan AC pada titik P dan titikQ
  3. Dari titik P dan titik Q, buat busur dengan ukuran jangka yang sama sehingga berpotongan pada titik R
  4. Hubungkan titik A dengan titik R sehingga garisnya memotong garis BC di titik E. Garis AE ialah garis bagi


Melukis Garis Berat

Garis berat adalah garis yang ditarik dari titik sudut suatu segitiga yang membagi dua sama panjang sisi di depanya. Langkah-langkah melukis garis berat adalah

  1. Buat segitiga sebarang misalkan segitiga ABC
  2. Dari titik B dan titik C, buat busur dengan ukuran lebar jangka yang sama sehingga busur tersebut berpotongan pada dua titik yaitu titik P dan Q.
  3. Hubungkan titik P dan titik Q sehingga memotong garis BC di titik F.
  4. Hubungkan titik A dengan titik F. Garis AF ialah garis berat


Melukis Garis Sumbu

Garis sumbu adalah garis yang ditarik tegak lurs pada suatu sisi yang membagi dua sama panjang sisi tersebut. Langkah-langkah melukis garis sumbu adalah

  1. Buat segitiga sebarang misalkan segitiga ABC
  2. Dari titik B dan titik C, buat busur dengan ukuran lebar jangka yang sama sehingga busur tersebut berpotongan pada dua titik yaitu titik P dan Q.
  3. Hubungkan titik P dan titik Q sehingga memotong garis BC di titik G. Garis yang bterbentuk ialah garis sumbu


Demikianlah cara melukis garis-garis istimewa pada segitiga.
